گیڈولینیم زرکونیٹ(Gd₂Zr₂O₇)، جسے zirconate gadolinium بھی کہا جاتا ہے، ایک نایاب ارتھ آکسائیڈ سیرامک ہے جو اس کی انتہائی کم تھرمل چالکتا اور غیر معمولی تھرمل استحکام کے لیے قیمتی ہے۔ آسان الفاظ میں، یہ اعلی درجہ حرارت پر ایک "سپر انسولیٹر" ہے - گرمی اس کے ذریعے آسانی سے نہیں گزرتی ہے۔ یہ خاصیت اسے تھرمل بیریئر کوٹنگز (TBCs) کے لیے مثالی بناتی ہے، جو انجن اور ٹربائن کے اجزاء کو شدید گرمی سے بچاتی ہے۔ جیسے جیسے دنیا صاف ستھری، زیادہ موثر توانائی کی طرف دھکیل رہی ہے، گیڈولینیم زرکونیٹ جیسے مواد توجہ حاصل کر رہے ہیں: وہ انجنوں کو زیادہ گرم اور زیادہ موثر طریقے سے چلانے میں مدد کرتے ہیں، کم ایندھن جلاتے ہیں اور اخراج کو کم کرتے ہیں۔
Gadolinium Zirconate کیا ہے؟
کیمیاوی طور پر، gadolinium zirconate ایک پائروکلور ساختہ سیرامک ہے: اس میں gadolinium (Gd) اور zirconium (Zr) کیشنز ہیں جو آکسیجن کے ساتھ تین جہتی جالی میں ترتیب دیے گئے ہیں۔ اس کا فارمولا اکثر Gd₂Zr₂O₇ (یا کبھی کبھی Gd₂O₃·ZrO₂) لکھا جاتا ہے۔ یہ آرڈر شدہ کرسٹل (پائروکلور) بہت زیادہ درجہ حرارت (~ 1530 ° C) پر زیادہ غیر منقولہ فلورائٹ ڈھانچے میں تبدیل ہو سکتا ہے۔ اہم بات یہ ہے کہ ہر فارمولہ یونٹ میں آکسیجن کی خالی جگہ ہوتی ہے – ایک غائب آکسیجن ایٹم – جو گرمی لے جانے والے فونوں کو مضبوطی سے بکھیرتا ہے۔ یہ ساختی نرالا ایک وجہ ہے کہ گیڈولینیم زرکونیٹ زیادہ عام سیرامکس کے مقابلے میں بہت کم مؤثر طریقے سے حرارت چلاتا ہے۔
Epomaterial اور دیگر سپلائرز خاص طور پر TBC ایپلی کیشنز کے لیے اعلیٰ پاکیزگی والا Gd₂Zr₂O₇ پاؤڈر (اکثر 99.9% خالص، CAS 11073-79-3) بناتے ہیں۔ مثال کے طور پر، Epomaterial کے پروڈکٹ پیج پر روشنی ڈالی گئی ہے "Gadolinium Zirconate کم تھرمل چالکتا کے ساتھ ایک آکسائیڈ پر مبنی سیرامک ہے" جو پلازما سپرے TBCs میں استعمال ہوتا ہے۔ اس طرح کی وضاحتیں اس بات کی نشاندہی کرتی ہیں کہ اس کی کم κ خاصیت اس کی قدر میں مرکزی حیثیت رکھتی ہے۔ (درحقیقت، Epomaterial کی "Zirconate Gadolinium (GZO)" پاؤڈر کی فہرست اسے سفید، آکسائیڈ پر مبنی تھرمل سپرے مواد کے طور پر دکھاتی ہے۔)
کم تھرمل چالکتا کیوں اہم ہے؟
تھرمل چالکتا (κ) پیمائش کرتا ہے کہ کس طرح آسانی سے گرمی کسی مواد کے ذریعے بہتی ہے۔ سیرامک کے لیے Gadolinium zirconate's κ حیرت انگیز طور پر کم ہے، خاص طور پر انجن جیسے درجہ حرارت پر۔ مطالعات تقریباً 1000 °C پر 1–2 W·m⁻¹·K⁻¹ کے آرڈر پر اقدار کی اطلاع دیتے ہیں۔ سیاق و سباق کے لیے، روایتی yttria-stabilized zirconia (YSZ) - دہائیوں پرانا TBC معیار - اسی درجہ حرارت پر تقریباً 2–3 W·m⁻¹·K⁻¹ ہے۔ ایک مطالعہ میں، وو ایٹ ال. Gd₂Zr₂O₇ کی چالکتا 700 °C پر ~1.6 W·m⁻¹·K⁻¹ پائی گئی، اسی حالت میں YSZ کے لیے ~2.3۔ ایک اور رپورٹ گیڈولینیم زرکونیٹ کے لیے 1.0–1.8 W·m⁻¹·K⁻¹ کی رینج کو 1000 °C پر نوٹ کرتی ہے، "YSZ سے کم"۔ عملی اصطلاحات میں، اس کا مطلب ہے کہ ایک GdZr₂O₇ پرت اعلی درجہ حرارت پر مساوی YSZ پرت سے کہیں کم گرمی دے گی – موصلیت کے لیے ایک بہت بڑا فائدہ۔
Gadolinium Zirconate (Gd₂Zr₂O₇) کے اہم فوائد:
انتہائی کم تھرمل چالکتا: ~1–2 W/m·K 700–1000 °C پر، نمایاں طور پر YSZ سے نیچے۔
ہائی فیز استحکام: ~1500 °C تک مستحکم رہتا ہے، YSZ کی ~1200 °C کی حد سے کہیں زیادہ۔
ہائی تھرمل توسیع: YSZ کے مقابلے میں حرارت پر زیادہ پھیلتی ہے، جو کوٹنگز میں دباؤ کو کم کر سکتی ہے۔
آکسیکرن اور سنکنرن مزاحمت: مستحکم آکسائڈ مراحل کی تشکیل؛ YSZ سے بہتر پگھلے ہوئے CMAS ذخائر کے خلاف مزاحمت کرتا ہے (نایاب زمین کے زرکونیٹس سلیکیٹ کے ذخائر کے ساتھ رد عمل ظاہر کرتے ہیں اور حفاظتی کرسٹل بناتے ہیں)۔
ماحولیاتی اثر: انجن/ٹربائن کی کارکردگی کو بہتر بنا کر، یہ ایندھن کی کھپت اور اخراج کو کم کرنے میں مدد کرتا ہے۔
ان عوامل میں سے ہر ایک کا تعلق توانائی کی کارکردگی اور پائیداری سے ہے۔ چونکہ GdZr₂O₇ بہتر موصلیت کرتا ہے، انجنوں کو کم ٹھنڈک کی ضرورت ہوتی ہے اور وہ زیادہ گرم چل سکتے ہیں، براہ راست اعلی کارکردگی اور کم ایندھن کے استعمال میں ترجمہ کرتے ہیں۔ جیسا کہ ورجینیا یونیورسٹی کے ایک مطالعہ نے مشاہدہ کیا ہے، بہتر TBC کارکردگی کا مطلب ہے "اتنی ہی مقدار میں توانائی پیدا کرنے کے لیے کم ایندھن جلانا، جس کے نتیجے میں … گرین ہاؤس گیسوں کا اخراج کم ہوتا ہے"۔ مختصر میں، gadolinium zirconate مشینوں کو صاف کرنے میں مدد کر سکتا ہے۔
تفصیل سے تھرمل چالکتا
اہم سوال کا جواب دینے کے لیے "گیڈولینیم زرکونیٹ کی تھرمل چالکتا کیا ہے؟": یہ سیرامک کے لیے بہت کم ہے، 700–1000 °C کی حد میں تقریباً 1–2 W·m⁻¹·K⁻¹۔ اس کی تصدیق متعدد مطالعات سے ہوئی ہے۔ وو وغیرہ۔ Gd₂Zr₂O₇ کے لیے ≈1.6 W/m·K 700 °C پر رپورٹ کریں، جبکہ YSZ نے انہی حالات میں ≈2.3 کی پیمائش کی۔ شین وغیرہ۔ نوٹ کریں "1.0–1.8 W/m·K 1000 °C پر"۔ اس کے برعکس، 1000 °C پر YSZ کی چالکتا عام طور پر 2–3 W/m·K کے ارد گرد ہوتی ہے۔ روزمرہ کی اصطلاحات میں، ایک گرم چولہے پر دو موصلیت کی ٹائلوں کا تصور کریں: GdZr₂O₇ والی ٹائل بیک سائیڈ کو ایک ہی موٹائی کے YSZ ٹائل سے زیادہ ٹھنڈا رکھتی ہے۔
Gd₂Zr₂O₇ اتنا کم کیوں ہے؟ اس کا کرسٹل ڈھانچہ فطری طور پر گرمی کے بہاؤ میں رکاوٹ ہے۔ ہر یونٹ سیل میں آکسیجن کی خالی جگہیں فونونز (ہیٹ کیریئرز) کو بکھیرتی ہیں، اور گیڈولینیم کا بھاری جوہری وزن جالی کے کمپن کو مزید گیلا کرتا ہے۔ جیسا کہ ایک ذریعہ وضاحت کرتا ہے، "آکسیجن کی خالی جگہ فونون کے بکھرنے کو بڑھاتی ہے اور تھرمل چالکتا کو کم کرتی ہے"۔ مینوفیکچررز اس خاصیت کا استحصال کرتے ہیں: Epomaterial کے کیٹلاگ نوٹ GdZr₂O₇ کو پلازما سے اسپرے شدہ تھرمل بیریئر کوٹنگز میں خاص طور پر اس کی کم κ کی وجہ سے استعمال کیا جاتا ہے۔ جوہر میں، اس کا مائیکرو اسٹرکچر حرارت کو اندر ہی اندر پھنساتا ہے، جو اندرونی دھات کی حفاظت کرتا ہے۔
تھرمل بیریئر کوٹنگز (ٹی بی سی) اور ایپلی کیشنز
تھرمل بیریئر کوٹنگزسیرامک پرتیں دھاتی حصوں پر لگائی جاتی ہیں جو گرم گیسوں کا سامنا کرتے ہیں (جیسے ٹربائن بلیڈ)۔ گرمی کے خلاف عکاسی اور موصلیت کے ذریعے، ٹی بی سی انجنوں اور ٹربائنوں کو پگھلائے بغیر زیادہ درجہ حرارت پر کام کرنے دیتے ہیں۔ Gadolinium zirconate a کے طور پر ابھرا ہے۔اگلی نسل کا ٹی بی سی مواد, انتہائی حالات میں YSZ کا تکمیلی یا بدلنا۔ اہم وجوہات میں اس کی استحکام اور موصلیت شامل ہیں:
انتہائی درجہ حرارت کی کارکردگی:Gd₂Zr₂O₇ کی پائروکلور سے فلورائٹ مرحلے کی منتقلی قریب واقع ہوتی ہے1530 °C، YSZ کے ~1200 °C سے اوپر۔ اس کا مطلب ہے GdZr₂O₇ کوٹنگز جدید ٹربائن کے گرم حصوں کے شدید درجہ حرارت پر برقرار رہتی ہیں۔
گرم سنکنرن کے خلاف مزاحمت:ٹیسٹ سے پتہ چلتا ہے کہ نایاب زمینی زرکونیٹس جیسے GdZr₂O₇ پگھلے ہوئے انجن کے ملبے (نام نہاد CMAS: calcium-magnesium-alumino-silicate) کے ساتھ رد عمل ظاہر کرتے ہوئے مستحکم کرسٹل لائن سیل بناتے ہیں، گہری دراندازی کو روکتے ہیں۔ آتش فشاں راکھ یا ریت کے ذریعے پرواز کرنے والے جیٹ انجنوں میں یہ ایک بڑی بات ہے۔
پرتوں والی کوٹنگز:انجینئر اکثر GdZr₂O₇ کو YSZ کے ساتھ ملٹی لیئر اسٹیک میں جوڑتے ہیں۔ مثال کے طور پر، ایک پتلی YSZ زیریں تہہ تھرمل توسیع کو بفر کر سکتی ہے، جبکہ GdZr₂O₇ اوپری تہہ اعلیٰ موصلیت اور استحکام فراہم کرتی ہے۔ اس طرح کے "ڈبل لیئر" ٹی بی سی دونوں مواد کا بہترین فائدہ اٹھا سکتے ہیں۔
درخواستیں:ان خصوصیات کی وجہ سے، GdZr₂O₇ اگلی نسل کے انجنوں اور ایرو اسپیس اجزاء کے لیے مثالی ہے۔ جیٹ انجن بنانے والے اور راکٹ ڈیزائنرز اس میں دلچسپی رکھتے ہیں، کیونکہ زیادہ درجہ حرارت کو برداشت کرنے کا مطلب ہے بہتر زور اور کارکردگی۔ پاور پلانٹس کے لیے گیس ٹربائنز میں (بشمول قابل تجدید توانائی کے ذرائع کے ساتھ جوڑ بنانے والے)، GdZr₂O₇ کوٹنگز کا استعمال اسی ایندھن سے زیادہ طاقت نچوڑ سکتا ہے۔ مثال کے طور پر، NASA نوٹ کرتا ہے کہ "گیس ٹربائن انجنوں کی بہتر کارکردگی کے لیے ضروری اعلی درجہ حرارت تک پہنچنے کے لیے" YSZ ناکافی ہے، اور اس کے بجائے گیڈولینیم زرکونیٹ جیسے مواد کا مطالعہ کیا جا رہا ہے۔
یہاں تک کہ ٹربائنوں سے آگے، کوئی بھی نظام جس کو انتہائی درجہ حرارت پر حرارت سے تحفظ کی ضرورت ہوتی ہے فائدہ اٹھا سکتا ہے۔ اس میں ہائپرسونک فلائٹ گاڑیاں، اعلیٰ کارکردگی والے آٹوموٹیو انجن، اور یہاں تک کہ تجرباتی شمسی تھرمل پاور ریسیورز بھی شامل ہیں جہاں سورج کی روشنی انتہائی گرمی پر مرکوز ہوتی ہے۔ ہر معاملے میں، مقصد ایک ہی ہے:مجموعی کارکردگی کو بہتر بنانے کے لیے گرم حصوں کو موصل کریں۔. بہتر موصلیت کا مطلب ہے کم ٹھنڈک کی ضرورت، چھوٹے ریڈی ایٹرز، ہلکے ڈیزائن، اور اہم بات یہ ہے کہ کم ایندھن جلانا یا کم ان پٹ توانائی استعمال کرنا۔
پائیداری اور توانائی کی کارکردگی
کا ماحولیاتی الٹاgadolinium zirconateمیں اس کے کردار سے آتا ہے۔کارکردگی کو بہتر بنانا اور فضلہ کو کم کرنا. انجنوں اور ٹربائنوں کو زیادہ گرم اور زیادہ مستحکم طریقے سے چلنے کی اجازت دے کر، GdZr₂O₇ کوٹنگز اسی پیداوار کے لیے کم ایندھن جلانے میں براہ راست تعاون کرتی ہیں۔ ورجینیا یونیورسٹی اس بات پر روشنی ڈالتی ہے کہ TBCs کو بہتر بنانے سے "اتنی مقدار میں توانائی پیدا کرنے کے لیے کم ایندھن جلانا پڑتا ہے، جس کے نتیجے میں… گرین ہاؤس گیسوں کا اخراج کم ہوتا ہے"۔ آسان الفاظ میں، حاصل کردہ کارکردگی کا ہر فیصد پوائنٹ مشین کی زندگی میں محفوظ شدہ CO₂ کے ٹن میں ترجمہ کر سکتا ہے۔
ایک ہوائی جہاز پر غور کریں: اگر اس کی ٹربائنیں 3-5% زیادہ موثر طریقے سے چلتی ہیں، تو ہزاروں پروازوں میں ایندھن کی بچت (اور اخراج میں کمی) بہت زیادہ ہے۔ اسی طرح، پاور پلانٹس - یہاں تک کہ قدرتی گیس جلانے والے - بھی فائدہ مند ہیں کیونکہ وہ ہر مکعب میٹر ایندھن سے زیادہ بجلی پیدا کرسکتے ہیں۔ جب بجلی کے گرڈ قابل تجدید ذرائع کو ٹربائن بیک اپ کے ساتھ ملاتے ہیں، تو اعلی کارکردگی والی ٹربائنیں کم اضافی فوسل ایندھن کے ساتھ چوٹی کی طلب کو ہموار کرتی ہیں۔
صارفین کی طرف سے، کوئی بھی چیز جو انجن کی زندگی کو طول دیتی ہے یا دیکھ بھال کو کم کرتی ہے اس کا ماحولیاتی اثر بھی ہوتا ہے۔ اعلی کارکردگی والے ٹی بی سی گرم حصے کے حصوں کی زندگی کو بڑھا سکتے ہیں، یعنی کم تبدیلی اور کم صنعتی فضلہ۔ اور پائیداری کے نقطہ نظر سے، GdZr₂O₇ بذات خود کیمیاوی طور پر مستحکم ہے (یہ آسانی سے خراب نہیں ہوگا یا زہریلے بخارات نہیں چھوڑے گا)، اور موجودہ پیداواری طریقے غیر استعمال شدہ سیرامک پاؤڈرز کی ری سائیکلنگ کی اجازت دیتے ہیں۔ (یقیناً، گیڈولینیم ایک نایاب زمین ہے، اس لیے ذمہ دارانہ سورسنگ اور ری سائیکلنگ اہم ہیں۔ لیکن یہ تمام ہائی ٹیک مواد کے لیے درست ہے، اور بہت سی صنعتوں میں نایاب زمینوں کے لیے سپلائی چین کنٹرولز ہیں۔)
گرین ٹیکنالوجیز میں درخواستیں
اگلی نسل کے جیٹ اور ہوائی جہاز کے انجن:جدید اور مستقبل کے جیٹ انجنوں کا مقصد ہمیشہ سے زیادہ دہن کے درجہ حرارت پر ہے تاکہ زور سے وزن کے تناسب اور ایندھن کی معیشت کو بہتر بنایا جا سکے۔ GdZr₂O₇ کا اعلی استحکام اور کم κ براہ راست اس مقصد کی حمایت کرتے ہیں۔ مثال کے طور پر، جدید فوجی جیٹ طیارے اور مجوزہ تجارتی سپرسونک طیارے GdZr₂O₇ TBCs سے کارکردگی میں اضافہ دیکھ سکتے ہیں۔
صنعتی اور پاور گیس ٹربائنز:یوٹیلیٹیز چوٹی کی طاقت اور کمبائنڈ سائیکل پلانٹس کے لیے بڑی گیس ٹربائنز استعمال کرتی ہیں۔ GdZr₂O₇ کوٹنگز ان ٹربائنز کو ہر ایندھن کے ان پٹ سے زیادہ توانائی نکالنے کی اجازت دیتی ہیں، یعنی ایک ہی ایندھن کے ساتھ زیادہ میگاواٹ یا کم ایندھن کے ساتھ وہی میگاواٹ۔ کارکردگی میں اضافے سے CO₂ فی میگاواٹ بجلی کو کم کرنے میں مدد ملتی ہے۔
ایرو اسپیس (خلائی جہاز اور دوبارہ داخل ہونے والی گاڑیاں):خلائی شٹل اور راکٹوں کو دوبارہ داخلے اور لانچ کی گرمی کا تجربہ ہوتا ہے۔ اگرچہ ان تمام سطحوں پر GdZr₂O₇ استعمال نہیں کیا جاتا ہے، لیکن اس کا مطالعہ ہائپرسونک گاڑیوں کی کوٹنگز اور انجن نوزلز میں بہت زیادہ درجہ حرارت والے حصوں کے لیے کیا جاتا ہے۔ کوئی بھی بہتری کولنگ کی ضروریات یا مادی تناؤ کو کم کر سکتی ہے۔
سبز توانائی کے نظام:سولر تھرمل پاور پلانٹس میں، آئینے سورج کی روشنی کو ریسیورز پر مرکوز کرتے ہیں جو 1000+ °C تک پہنچتے ہیں۔ ان ریسیورز کو کم κ سیرامکس جیسے GdZr₂O₇ کے ساتھ کوٹنگ کرنے سے موصلیت کو بہتر بنایا جا سکتا ہے، جس سے شمسی توانائی سے بجلی کی تبدیلی قدرے زیادہ موثر ہو جاتی ہے۔ نیز، تجرباتی تھرمو الیکٹرک جنریٹر (جو گرمی کو براہ راست بجلی میں تبدیل کرتے ہیں) فائدہ اٹھاتے ہیں اگر ان کا گرم پہلو زیادہ گرم رہتا ہے۔
ان تمام معاملات میں،ماحولیاتی اثراتایک ہی کام کے لیے کم توانائی (ایندھن یا پاور ان پٹ) استعمال کرنے سے آتا ہے۔ اعلی کارکردگی کا مطلب ہمیشہ فضلہ کی کم حرارت اور اس طرح دی گئی پیداوار کے لیے کم اخراج ہوتا ہے۔ جیسا کہ ایک میٹریل سائنس دان نے کہا، بہتر ٹی بی سی مواد جیسے گیڈولینیم زرکونیٹ ٹربائنز اور انجنوں کو ٹھنڈے، زیادہ دیر تک چلنے اور زیادہ موثر طریقے سے چلانے کے قابل بنا کر "زیادہ پائیدار توانائی کے مستقبل" کی کلید ہیں۔
تکنیکی جھلکیاں
Gadolinium zirconate کی خصوصیات کا مجموعہ منفرد ہے۔ کچھ نمایاں حقائق کا خلاصہ کرنے کے لیے:
کم κ، اعلی پگھلنے کا نقطہ:اس کا پگھلنے کا نقطہ ~2570 °C ہے، لیکن اس کا مفید درجہ حرارت مرحلے کے استحکام (~1500 °C) کے ذریعے محدود ہے۔ یہاں تک کہ پگھلنے سے بھی نیچے، یہ ایک شاندار انسولیٹر رہتا ہے۔

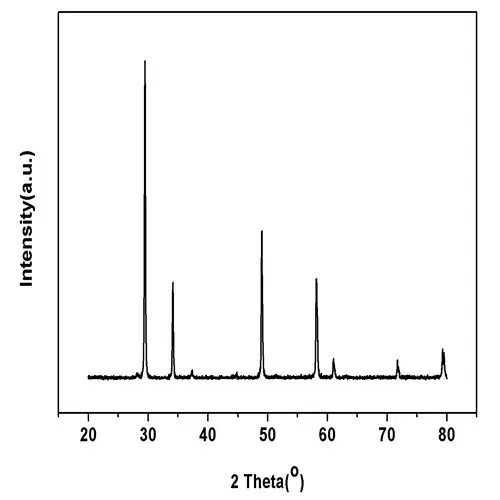

کرسٹل ساخت:اس میں ایک ہے۔پائروکلورجالی (خلائی گروپ Fd3m) جو بن جاتا ہے۔ناقص فلورائٹاعلی درجہ حرارت پر. یہ ترتیب سے بے ترتیب منتقلی ~1200–1500 °C سے اوپر تک کارکردگی کو کم نہیں کرتی ہے۔
حرارتی توسیع:GdZr₂O₇ میں YSZ سے زیادہ تھرمل ایکسپینشن گتانک ہے۔ یہ دھات کے ذیلی ذخائر کو بہتر طریقے سے ملا کر اور حرارتی نظام میں شگاف کے خطرے کو کم کر کے فائدہ مند ہو سکتا ہے۔
مکینیکل خصوصیات:ٹوٹے ہوئے سیرامک کے طور پر، یہ خاص طور پر سخت نہیں ہے – اس لیے کوٹنگز اکثر اسے ملا کر استعمال کرتی ہیں (مثال کے طور پر ایک سخت بیس پرت پر پتلی GdZr₂O₇ اوپری تہہ)۔

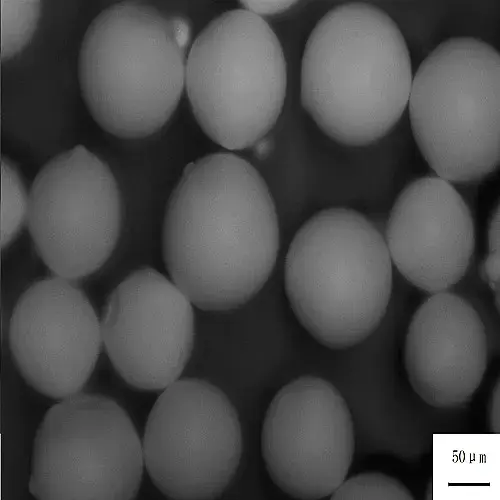

مینوفیکچرنگ:GdZr₂O₇ TBCs کو معیاری طریقوں سے لاگو کیا جا سکتا ہے (ماحول میں پلازما سپرے، معطلی پلازما سپرے، EB-PVD)۔ Epomaterial جیسے سپلائرز GdZr₂O₇ پاؤڈر پیش کرتے ہیں جو خاص طور پر پلازما سپرے کے لیے ڈیزائن کیا گیا ہے۔
یہ تکنیکی تفصیلات رسائی کے لحاظ سے متوازن ہیں: جب کہ گیڈولینیم اور زرکونیم "نایاب زمین" عناصر ہیں، نتیجے میں آکسائڈ کیمیائی طور پر غیر فعال اور عام صنعتی استعمال میں سنبھالنے کے لیے محفوظ ہے۔ (باریک پاؤڈر کے سانس لینے سے بچنے کا ہمیشہ خیال رکھا جاتا ہے، لیکن Gd₂Zr₂O₇ دیگر آکسائیڈ سیرامکس سے زیادہ خطرناک نہیں ہے۔)
نتیجہ
زرکونیٹ گیڈولینیم(Gd₂Zr₂O₇) ایک سرکردہ سیرامک مواد ہے جو یکجا کرتا ہےاعلی درجہ حرارت کی استحکامکے ساتھغیر معمولی کم تھرمل چالکتا. یہ خوبیاں اسے ایرو اسپیس، پاور جنریشن، اور دیگر ہائی ہیٹ ایپلی کیشنز میں اعلی درجے کی تھرمل بیریئر کوٹنگز کے لیے مثالی بناتی ہیں۔ اعلی آپریٹنگ درجہ حرارت اور انجن کی بہتر کارکردگی کو فعال کرکے، gadolinium zirconate توانائی کی بچت اور اخراج میں کمی میں براہ راست حصہ ڈالتا ہے - پائیدار ٹیکنالوجی کے دل میں اہداف۔ سبز انجنوں اور ٹربائنز کی مہم میں، GdZr₂O₇ جیسے مواد ایک اہم کردار ادا کرتے ہیں: وہ ہمیں اپنے ماحولیاتی اثرات کو تراشتے ہوئے کارکردگی کی حدود کو آگے بڑھانے کی اجازت دیتے ہیں۔
انجینئرز اور مادی سائنسدانوں کے لیے، gadolinium zirconate دیکھنے کے قابل ہے۔ اس کی تھرمل چالکتا (تقریباً 1–2 W/m·K ~1000 °C پر) کسی بھی سیرامک کے لیے سب سے کم ہے، پھر بھی یہ اگلی نسل کی ٹربائنز کے انتہائی درجہ حرارت کو برداشت کر سکتی ہے۔ سپلائرز (بشمول ایپو میٹریلززرکونیٹ گیڈولینیم (GZO) 99.9%پروڈکٹ) پہلے ہی یہ مواد تھرمل سپرے کوٹنگز کے لیے فراہم کر رہے ہیں، جو بڑھتے ہوئے صنعتی استعمال کی نشاندہی کرتے ہیں۔ جیسے جیسے صاف ستھرا ہوا بازی اور بجلی کے نظام کی مانگ میں اضافہ ہوتا ہے، گیڈولینیم زرکونیٹ کی خصوصیات کا منفرد توازن – اسے برداشت کرتے ہوئے حرارت کو موصل کرتا ہے – بالکل وہی ہے جس کی ضرورت ہے۔
ذرائع:نایاب زمین کے پائروکلورس اور ٹی بی سی پر ہم مرتبہ جائزہ شدہ مطالعات اور صنعت کی اشاعتیں۔ (Gd₂Zr₂O₇ کے لیے Epomaterial کی مصنوعات کی فہرست مواد کی تفصیلات فراہم کرتی ہے۔) یہ کم تھرمل چالکتا کی قدروں کی تصدیق کرتے ہیں اور جدید TBC مواد کے پائیداری کے فوائد کو نمایاں کرتے ہیں۔
پوسٹ ٹائم: جون-04-2025
